domingo, 6 de febrero de 2011

MARANTZ 7C - Primera parte

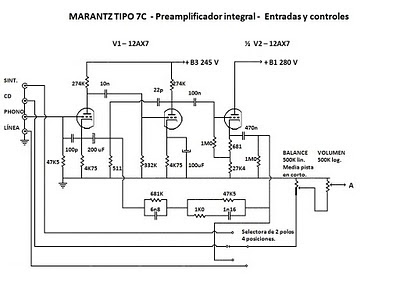

En esta primera entrega veremos las entradas y controles del preamplificador integral. En la segunda entrega dibujaré la etapa amplificadora de línea y la fuente de alimentación.

No hay mucho que decir de este circuito -bastante clásico-, que no sea la acostumbrada calidad de los equipos Marantz.

A esta altura puede ser muy difícil conseguir un potenciómetro lineal en tándem con dos medias pistas invertidas en cortocircuito. Tampoco un logarítmico - antilogarítmico, aunque produce una pérdida de señal en equilibrio. Probablemente, lo más conveniente sea su reemplazo por una llave atenuadora de 48 pasos que tenga 24 pasos en cortocircuito invertidos en cada canal, a fin de dejar constante una salida y variar la otra. Lo mismo para el potenciómetro de volumen. Con resistores de, al menos, 1% de tolerancia y pasos ajustados en decibeles tendremos siempre una ventaja con respecto a cualquier potenciómetro, por bueno que fuera.
