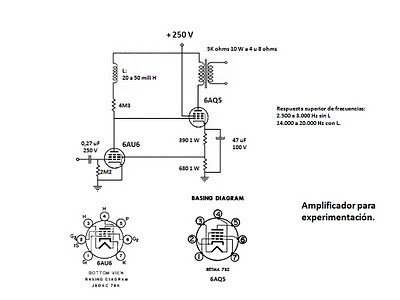

Se trata de cargar un pentodo de corte neto con una resistencia elevada. Se logran grandes excursiones de señal para las tensiones involucradas, pero una pobre respuesta de frecuencias altas en el espectro de audio.
Esto se soluciona colocando en serie un inductor de algunos milihenrios. Es un circuito muy barato para experimentar con amplificadores de tensión en condiciones especiales de trabajo.
No es nada extraordinario, pero insisto que el resultado mejora muy sensiblemente con un buen transformador de salida. Asimismo es posible extender la respuesta abriendo el electrolítico con un MKP y desacoplando muy bien la fuente de alimentación.
