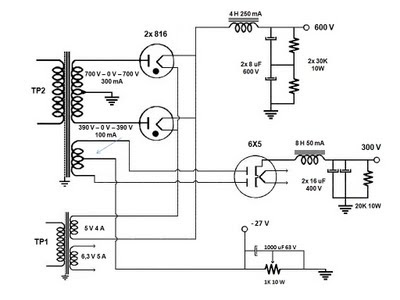

Tenemos la fuente de poder para el amplificador.
El transformador TP1 alimenta los filamentos. Este transformador debe estar aislado a 1.200 V, por lo menos. Es necesario que los filamentos de las válvulas 816 se caldeen unos 30 segundos, y hasta 45, antes de suministrar tensión a las placas. La solución más económica es disponer una llave rotativa con tres posiciones: la primera, desconectado; la segunda, filamentos; la tercera encendido a pleno. También puede conectarse un relé de tiempo en el bobinado de 5 V, para estar seguros de que las 816 están siendo caldeadas. Este relé habilitaría la alimentación del primario de TP2 después de transcurridos los 30 segundos de calentamiento.
Los filtros con entrada por inductor dan una regulación bastante buena; esencial para sacar lo mejor del circuito, si el transformador es excelente. Cualquier mejora en este sentido será altamente beneficiosa. Regulación y desacoplamiento lo llevarán al límite de lo que puede obtenerse de las 807.
