Un peso pesado en audio de calidad. Lamentablemente no tengo información de los transformadores ni del inductor.
Es un amplificador monoaural de 60W RMS.
Consumo sin señal de entrada: 155 W.
Consumo con 60W RMS de salida: 280 W. (Rendimiento máximo: 21,43%)
Alimentación: 117 V ó 125 V, 50 Hz ó 60 Hz.
Respuesta de frecuencias:
A 60W RMS ± 0,1 dB: 20 Hz a 30.000 Hz.
A 60W RMS ± 0,5 dB: 16 Hz a 60.000 Hz.
A 30W RMS ± 1,0 dB: 10 Hz a 100.000 Hz.
Zumbido y ruido: - 90 dB.
Sensibilidad: 0,5 V para 60W RMS.
Entrada especial para preamplificadores con señal de 2,5 V.
Utilizable con preamplificadores C-4, C-8, C104 ó C-108.
Distorsión armónica total a 60W RMS o menos: 0,5% desde 20 Hz a 20.000 Hz.
Distorsión por intermodulación: 0,5%.
Sobreimpulso: insignificante.
Es posible utilizarlo con rectificadores 5V4GB (5 V 2A c/u) ó 5U4GA (5 V 3 A c/u)
Según los números de series hay ligeras variantes en algunos componentes.

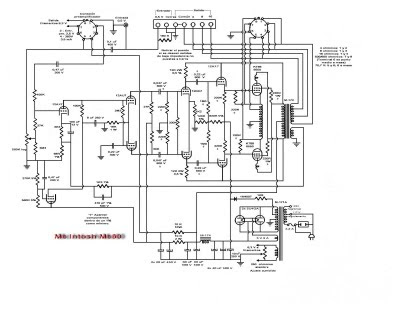

El siguiente esquema refleja una de esas variantes. Se eliminan dos capacitores en el circuito de salida y se agrega una regulación de voltaje para la etapa de entrada con el tríodo restante de la 12AX7.
