Zener de potencia.

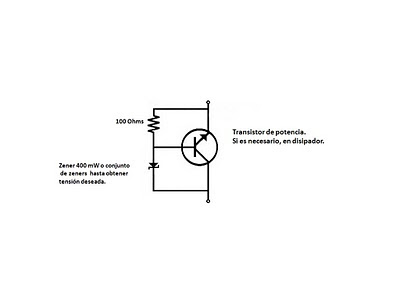

Un pequeño zener de 400 mW se comportará como un zener de cualquier potencia, si se lo une a un transistor de potencia como muestra la figura.

Aunque existen integrados reguladores ajustables para altas tensiones, como el MC 1466 L (que tiene una regulación del 0,01%), con este sencillo circuito es posible reemplazar a reguladores gaseosos en fuentes de alimentación a válvulas, con la tolerancia y la estabilidad térmica del zener o un conjunto de ellos. Los diodos zeners de menos de seis voltios y los de más de seis voltios tienen coeficientes de temperatura opuestos. Es más estable térmicamente, por ejemplo, si se coloca un zener de 5,1 V en serie con uno de 6,8 V que usar un solo diodo de 12 V. En el circuito de potencia se agrega la caída de la juntura emisor-base del transistor.

El transistor de potencia debe ir en un disipador, si es necesario.
