Es un buen amplificador que da agradables escuchas, aunque yo siempre prefiero el sonido de los tríodos en estricta clase A y salida push-pull. Para sacar lo mejor de un circuito amplificador hay que recordar que la música tiene la mayoría del tiempo un nivel de potencia del 17% del valor de un pleno de orquesta o un fortísimo. Como este amplificador entrega 20 W RMS debería oirse a 3,4 W reservando "potencia limpia" para cuando hace falta. En un living normal 2 W serán más que suficientes; los 18 W restantes se usarán cuando el nivel sonoro de la pieza reproducida lo requiera.

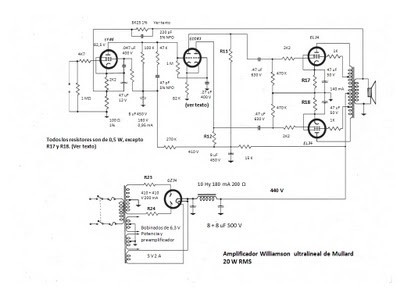

El transformador de potencia debe ser de baja resistencia interna, para garantizar 410 V por rama a 200 mA. Además debe tener blindaje electrostático, no dibujado en el esquema. El rectificador propuesto por Mullard es un GZ32, pero pueden utilizarse reemplazos tales como 5AQ4, CV593, 52KU, 5Z4G o 5V4G. Deberá controlarse la resistencia mínima de placa de cada válvula de reemplazo, que puede llegar a variar. Para la GZ32, la resistencia del devanado primario más el producto del cuadrado de la relación de transformación por la resistencia de medio secundario, se resta de 50 ohms. R23 y R24 tendrán el valor comercial más próximo a esa diferencia y una disipación de 5 W. Para Argentina, la tensión de línea es de 220 V; por lo que la relación de transformación será el cociente entre 410 y 220, igual a 1,8636. Su cuadrado es 3,4731, siendo este valor por el que hay que multiplicar la resistencia de medio secundario medida con un tester, preferiblemente un instrumento de aguja de 50.000 ohms x voltio -o mejor- en su escala más baja de resistencia. La fórmula es: 50Ω - Rprim - n² Rmediosec = R23 ó R24. Estas resistencias dependen de la construcción del transformador y habrá que medirlas en cada caso. R23 y R24 completan lo que falta para llegar a 50 ohms, la resistencia mínima de placa de la GZ32 para este caso.
El transformador de salida es de 6.600 ohms placa a placa, con derivaciones al 43%. Aunque la salida es de 20 W RMS, es deseable ser generoso con el diseño de este componente y dimensionarlo para 50 W. También debe llevar blindaje electrostático, que tampoco fue dibujado en el esquema. Es fundamental la más estricta simetría entre los dos medios primarios, deben llevar la misma cantidad de alambre para que las caídas de tensión resulten iguales. Se usarán bobinas partidas para garantizar un compromiso entre una mínima inductancia de dispersión y las más bajas capacidades distribuidas. Además debe haber simetría entre las capacidades.
Los resistores de cátodos, R17 y R18 son de 470 ohms 3 W y al 5% o mejor. El diseñador no proveyó ningún medio para compensar las diferencias entre las corrientes de reposo de las dos válvulas de salida. Se buscará un par de salida con iguales corrientes de reposo, porque, de otra forma, nos quedaría una perjudicial corriente de magnetización en el primario, que malograría en parte los esfuerzos por construir un buen transformador de salida. Otra manera de evitar esto, sin modificar drásticamente el diseño, sería colocar dos resistores idénticos de 47 ohms en serie con dos potenciómetros de alambre de 500 ohms y medir iguales tensiones en ambas ramas, sobre los resistores idénticos. Quizás esto sea lo mejor: poner dos válvulas apareadas y ajustar las corrientes de reposo como dije anteriormente.
Otro punto fundamental para el buen funcionamiento está en los resistores R11 y R12. R12 debe ser 10% mayor que R11 y el conjunto estar al 5% de la suma de los valores nominales de diseño, que son 100 mil ohms para cada resistor. O sea, tenemos: R11 + 1,1 R11 = 200.000; lo que da un valor teórico para R11 de 200.000 / 2,1 = 95.238 ohms y R12 = 104.762 ohms. Como vemos, 95.238 + 104.762 = 200.000. Pero 200.000 con una tolerancia del 5%, por exceso o por defecto, hace que la suma pueda valer desde 190.000 ohms hasta 210.000 ohms. Por esto, R11 podría tomar cualquier valor entre 90.476 ohms y 100.000 ohms, siendo R12 exactamente un 10% mayor que R11. Esto debe hacerse porque las ganancias de ambos tríodos de la ECC83 no son iguales por la naturaleza del inversor de fase, independientemente de que ambos tríodos sean iguales.
El capacitor de .27 uF 400 V, que pone la grilla del segundo tríodo del inversor de fase a masa, en el diseño original era de .25 uF 350 V. Los valores comerciales al 5% son: .22 uF, .24 uF y .27 uF. Preferí el mayor.
Por último, la resistencia de 8.250 ohms en paralelo con un capacitor de 220 pico faradios está calculada para una impedancia de carga de 16 ohms. Su constante de tiempo está ajustada para 1,8 microsegundo. Fija la relación de realimentación negativa y debe variar para otras cargas, como 8 ohms, por ejemplo. Una alternativa sería construir un transformador con salidas para 4, 8 y 16 ohms y tomar la realimentación del bobinado para 16 ohms.
